פרוייקט מגורים בשכונת התקווה

סמסטר שלישי
פקולטה לאדריכלות ובינוי ערים, טכניון
מנחה: אדריכלית ד"ר רחל זבה
הגשה: פברואר 2005

התרגיל: לתכנן מבנה מגורים בשטח נתון בשכונת התקווה בתל-אביב. אוכלוסיית שכונת התקווה הינה דלת אמצעים ברובה, הדירות צפופות וחיי הבית זולגים אל תוך חלל הרחוב. השכונה מתאפיינת בקהילתיות ופתיחות של האנשים לזולתם

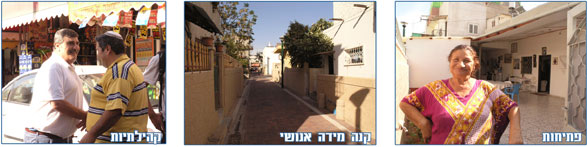

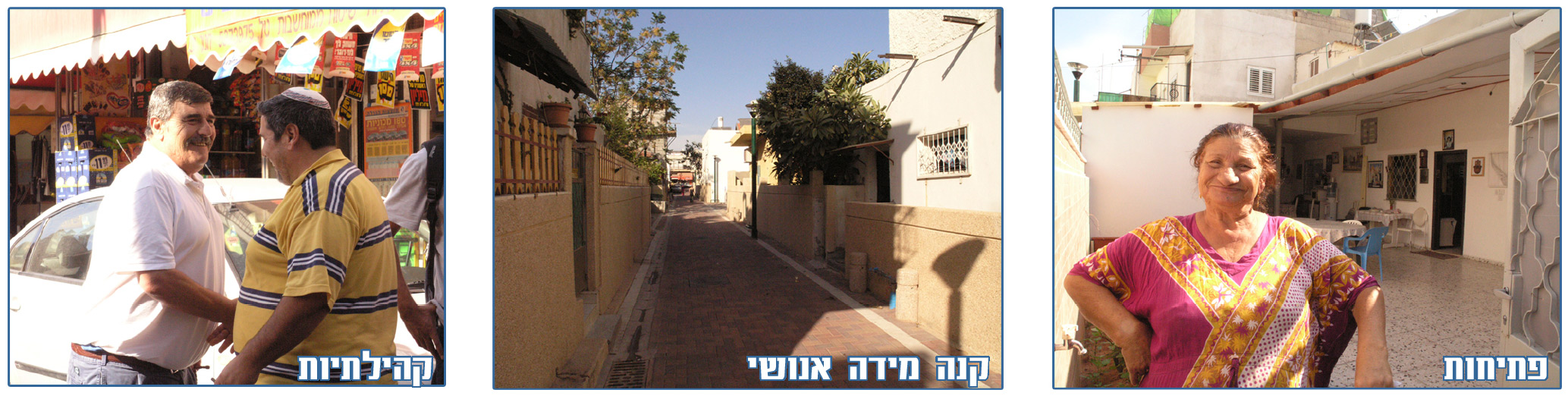

שכונת התקווה בתמונות:

צילום: רפי כץ

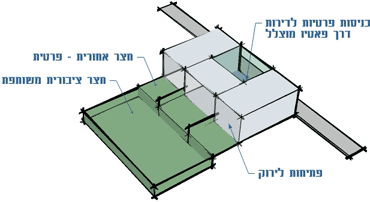

קונספט

סכמת תכנון

היבטים חיוביים בשכונה

  • קהילתיות
  • פתיחות
  • רקמה ארכיטקטונית ב"קני מידה אנושי"

    היבטים שליליים בשכונה

  • צפיפות
  • חוסר פרטיות
  • רעש
  • חוסר מקומות משחק לילדים
  • חוסר שטחים ירוקים
  • חוסר התאמה לאקלים הישראלי

    מטרות התכנון

  • "הצמחת" המבנה מתוך הרקמה החיובית הקיימת
  • שטחים ירוקים פתוחים לטובת הכלל
  • שטח חוץ פרטי לכל יחידת דיור
  • איכות חיים לדיירים. שיפור איכות החיים של השכונה כולה.
  • עידוד אינטראקציה חיובית באמצעות מקומות מפגש משותפים מחד ושמירה על פרטיות מאידך
  • מניעת חדירת מבטים של עוברי אורך ושכנים




    אלמנטים בתכנון

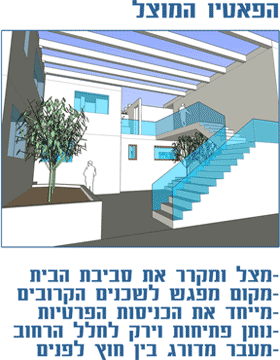

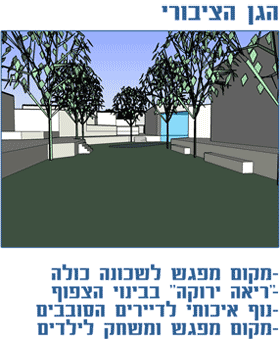

    ארכיטקטורה - הפאטיו המוצלארכיטקטורה - הגן הציבורי

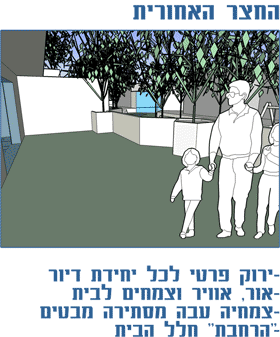

    ארכיטקטורה - החצר האחורית

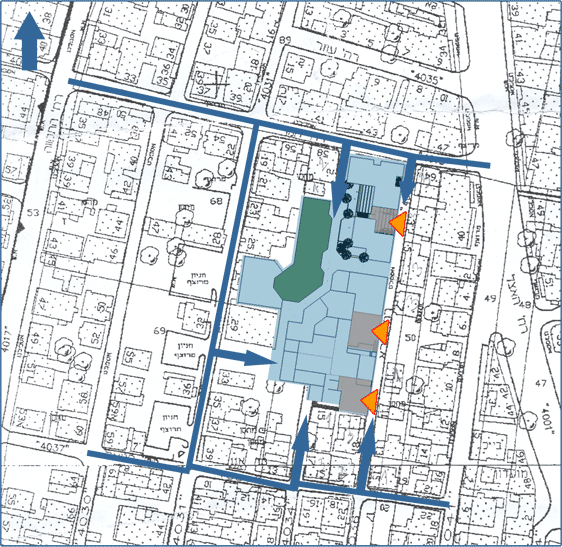

    תוכנית בשטח

    תוכנית המבנה בשטח

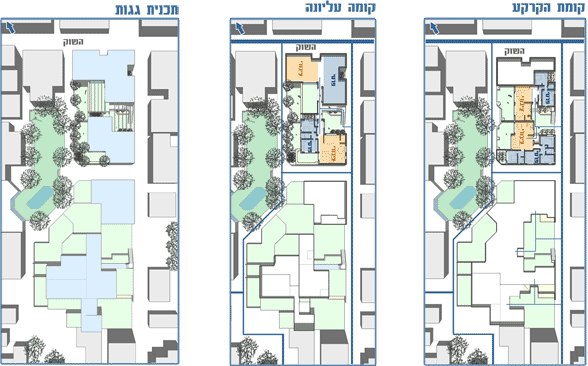

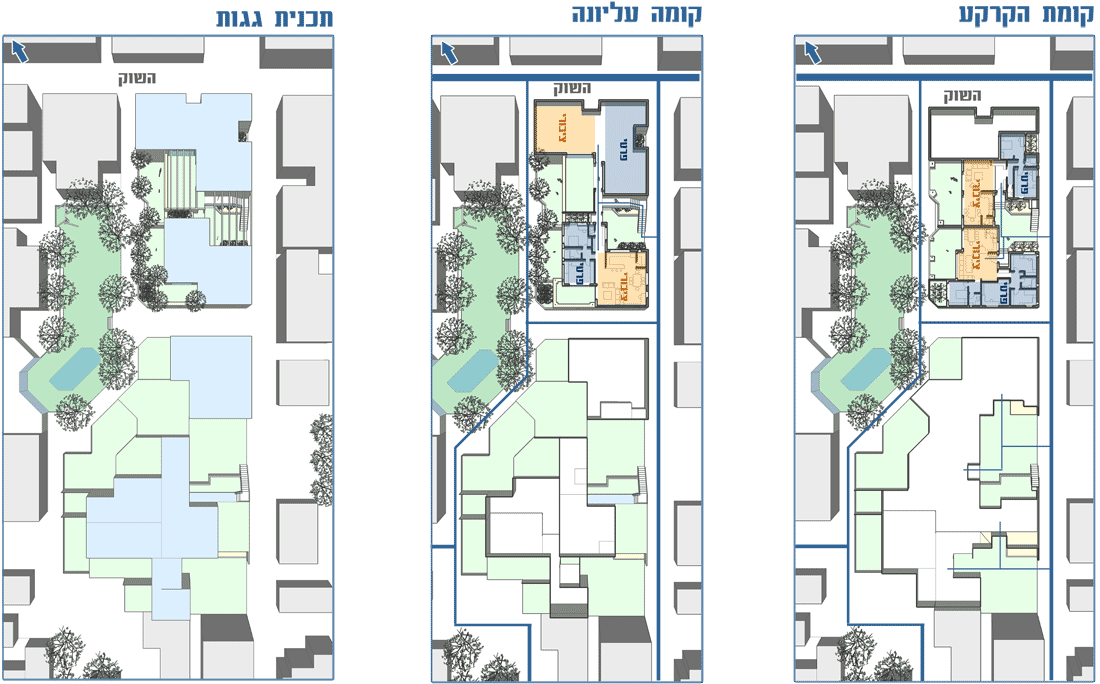

    תכניות המבנה וסביבתו הקרובה

    תכניות המבנה וסביבתו הקרובה

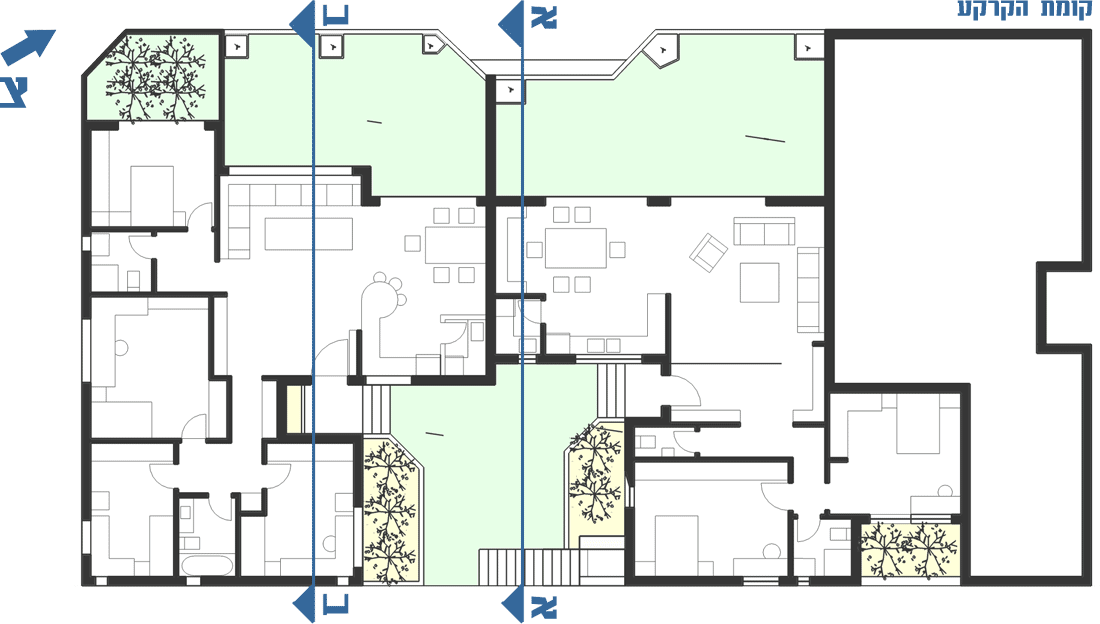

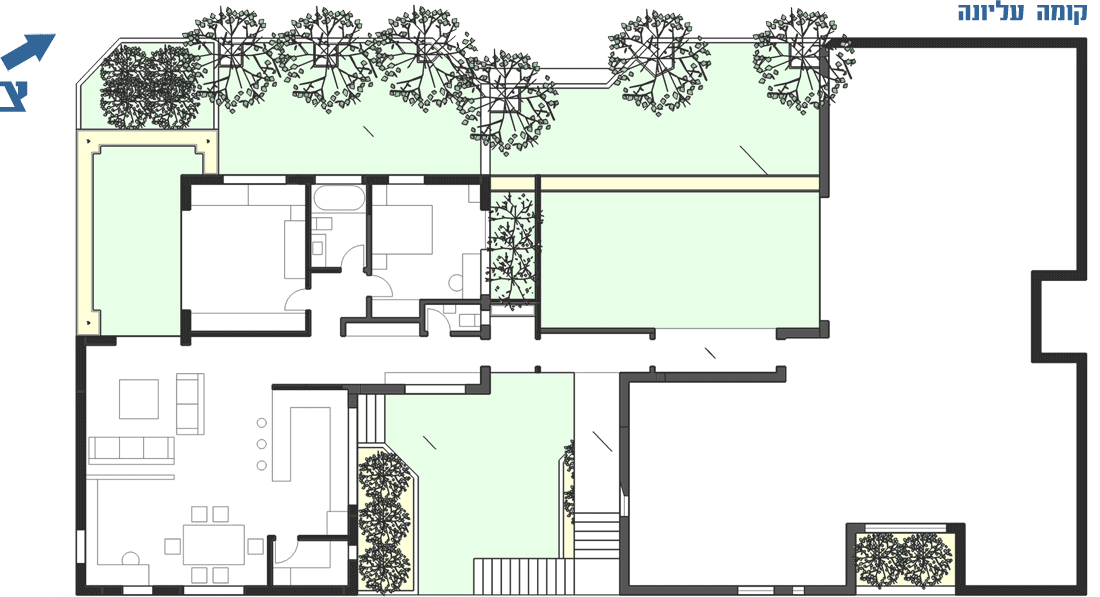

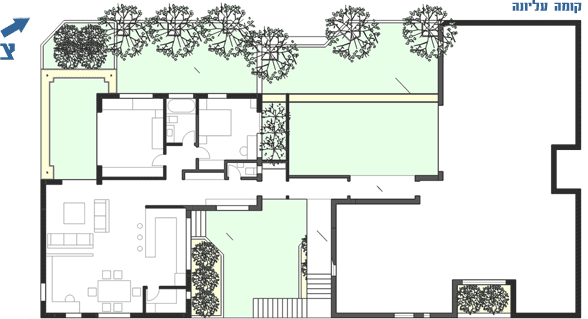

    תוכנית הגוש הראשון

    תוכנית הגוש הראשון
    תוכנית הגוש הראשון

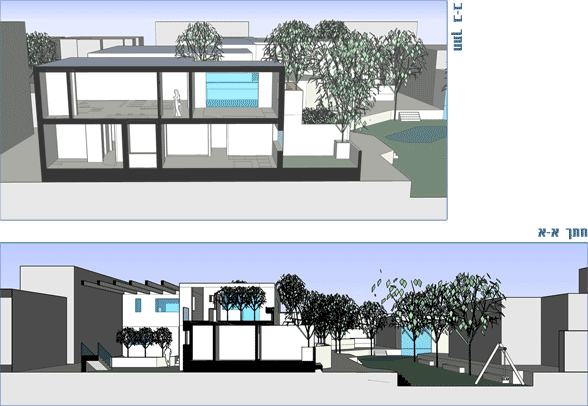

    חתכים

    חתכים

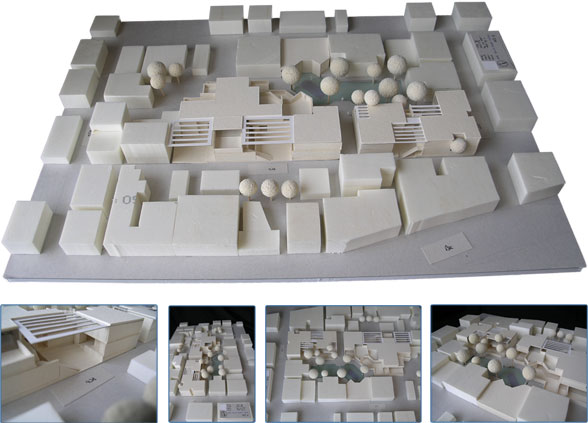

    מודל - קנה מידה 1:200

    צילום: רפאל כץ

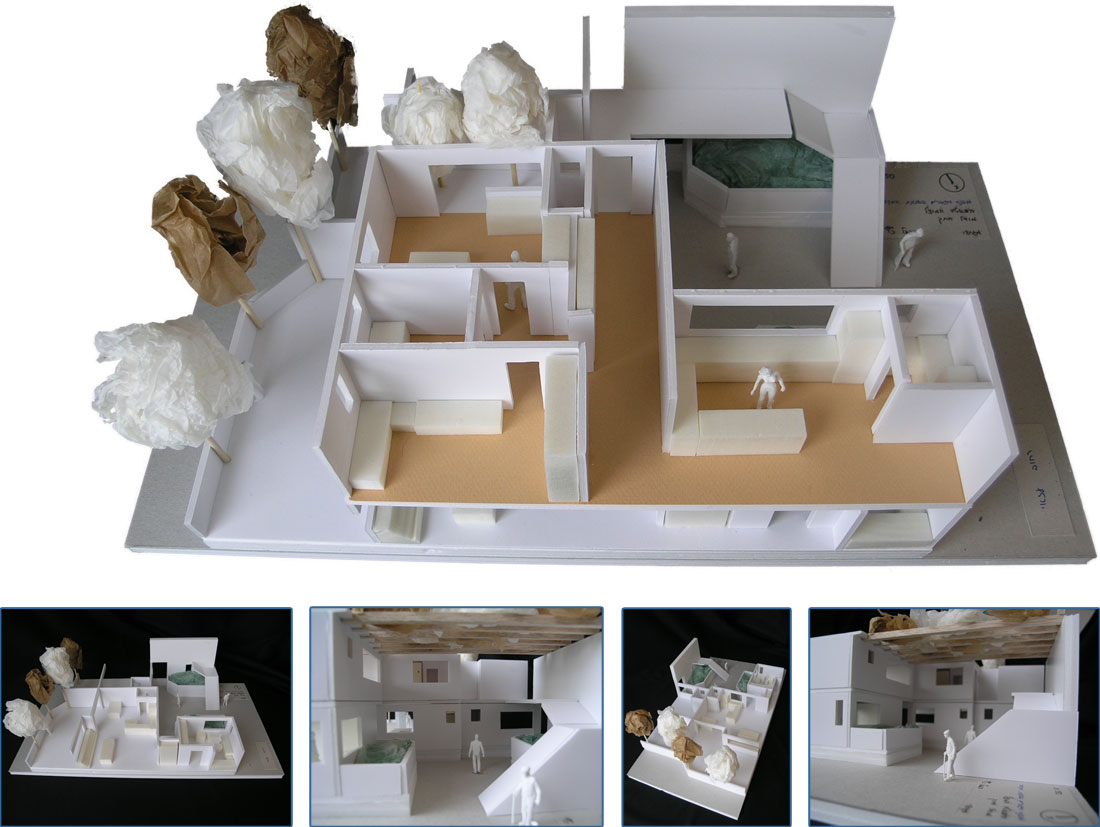

    מודל - קנה מידה 1:50

    צילום: רפאל כץ
